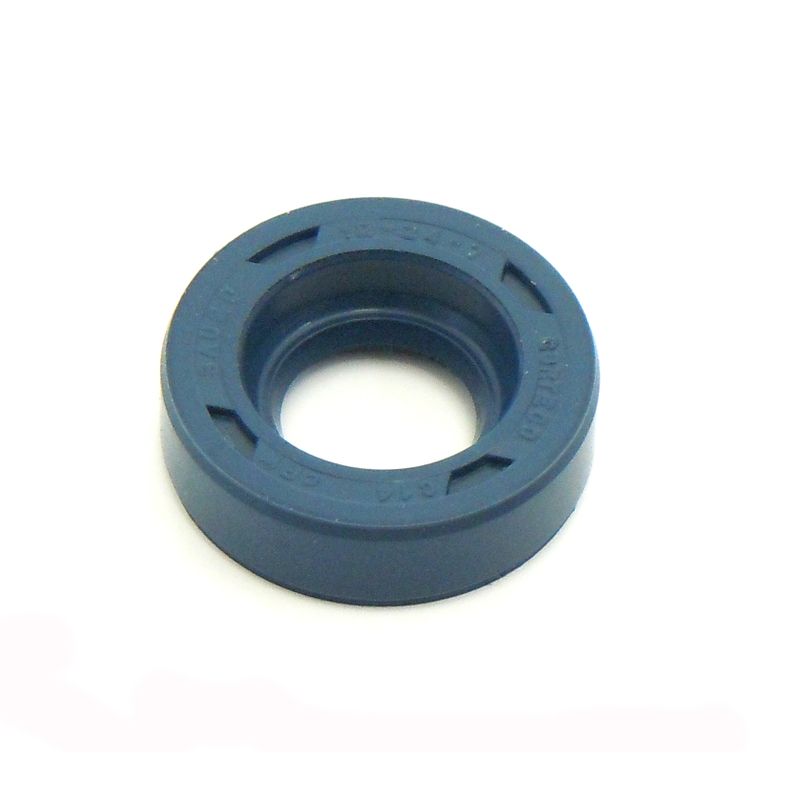

ANELLI DI TENUTA
Ottima tenuta
Conformi alle prescrizioni della norma 3793
Ottimo rapporto qualità prezzo
Descrizione
L’anello di tenuta ha generalmente la funzione di trattenere un fluido impedendone la fuoriuscita. La parte esterna deve garantire un fisso piantaggio nella sede e la sua tenuta ermetica. Il labbro di tenuta, grazie al suo specifico profilo unitamente alla forza radiale esercitata dalla molla e alle caratteristiche dell’elastomero, scorre sull’albero creando una barriera che impedisce la fuoriuscita del fluido da ritenere sia in condizione statiche che dinamiche. Il suo perfetto funzionamento e la sua durata dipendono da più fattori, quali ad esempio: la geometria ottimale del labbro di tenuta adatto ad ogni specifica applicazione, la forza radiale, la flessibilità del labbro, il materiale con il quale è costruito etc. Nella maggior parte delle applicazioni viene adottata la soluzione con gomma all’esterno che offre una buona tenuta statica e permette lavorazioni più grossolane della sede. Nei casi in cui si debba avere una maggior forza di piantaggio (pressioni interne del liquido, sedi e altezze ridotte, etc.) è consigliabile l’esecuzione con lamiera esterna. Gli anelli di tenuta sono conformi alle prescrizioni dalla norma DIN 3760.
Caratteristiche tecniche
| Altezza | 7.00 |
| Diametro esterno (mm) | 24.00 |
| Diametro Interno (mm) | 12.00 |
| Numero Di Componenti | 20 |
| Peso Netto (Kg) | 0.01 |
| Tipo | SC |
- Altezza: 7.00
- Diametro esterno (mm): 25.00
- Diametro Interno (mm): 15.00
- Numero Di Componenti: 20
- Altezza: 5.00
- Diametro esterno (mm): 24.00
- Diametro Interno (mm): 15.00
- Numero Di Componenti: 20
- Altezza: 5.00
- Diametro esterno (mm): 30.00
- Diametro Interno (mm): 17.00
- Numero Di Componenti: 20
- Altezza: 7.00
- Diametro esterno (mm): 40.00
- Diametro Interno (mm): 17.00
- Numero Di Componenti: 20
- Altezza: 7.00
- Diametro esterno (mm): 35.00
- Diametro Interno (mm): 17.00
- Numero Di Componenti: 20
- Altezza: 7.00
- Diametro esterno (mm): 38.00
- Diametro Interno (mm): 20.00
- Numero Di Componenti: 20
- Altezza: 7.00
- Diametro esterno (mm): 35.00
- Diametro Interno (mm): 20.00
- Numero Di Componenti: 20
- Altezza: 7.00
- Diametro esterno (mm): 32.00
- Diametro Interno (mm): 20.00
- Numero Di Componenti: 20
- Peso Netto (Kg): 0.06
- Altezza Paraolio (mm): 11.00
- Diametro Esterno Paraolio (mm): 54.00
- Diametro Interno Paraolio (mm): 41.00
- Peso Netto (Kg): 0.40
- Peso Netto (Kg): 0.06
- Altezza Paraolio (mm): 10.50
- Diametro Esterno Paraolio (mm): 53.00
- Diametro Interno Paraolio (mm): 41.00
- Peso Netto (Kg): 0.05
- Altezza Paraolio (mm): 10.50
- Diametro Esterno Paraolio (mm): 52.00
- Diametro Interno Paraolio (mm): 40.00
- Peso Netto (Kg): 0.05
- Altezza Paraolio (mm): 11.00
- Diametro Esterno Paraolio (mm): 54.00
- Diametro Interno Paraolio (mm): 43.00
- Peso Netto (Kg): 0.29
- Peso Netto (Kg): 0.05
- Altezza Paraolio (mm): 11.00
- Diametro Esterno Paraolio (mm): 48.00
- Diametro Interno Paraolio (mm): 35.00
